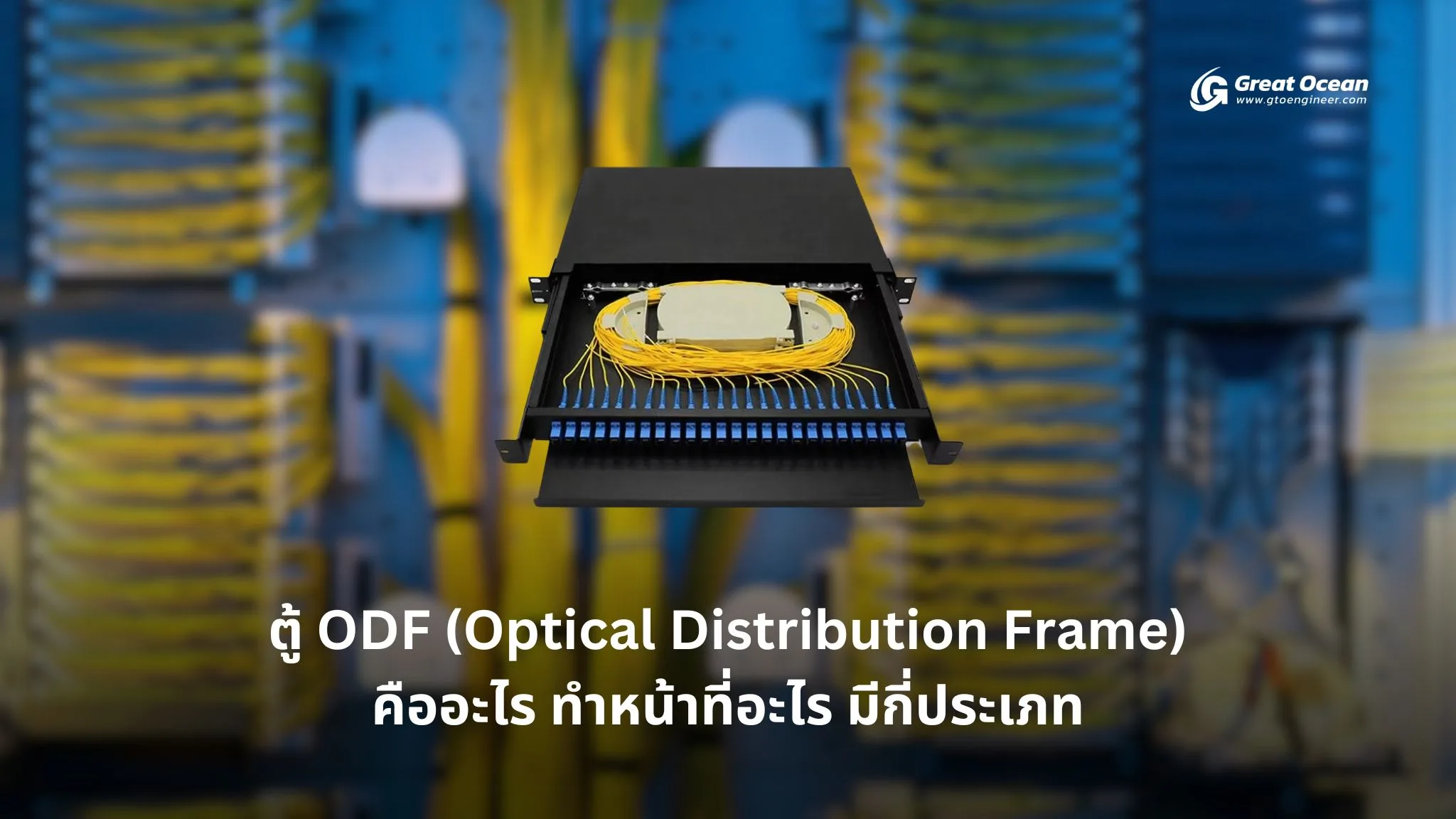

ตู้ ODF คือ (Optical Distribution Frame) คืออะไร

ตู้ ODF หรือ Optical Distribution Frame คืออุปกรณ์ที่ใช้สำหรับจัดเก็บและเชื่อมต่อสายใยแก้วนำแสงภายในระบบเครือข่าย เป็นจุดศูนย์กลางที่ทำให้การกระจายสัญญาณทำได้อย่างเป็นระเบียบและมีประสิทธิภาพสูง ตู้ ODF มักถูกใช้งานในศูนย์ข้อมูล (Data Center) หรือระบบสื่อสารโทรคมนาคมขนาดใหญ่ที่ต้องการการจัดการสายสัญญาณใยแก้วนำแสงที่ซับซ้อน

หน้าที่ของตู้ ODF

ตู้ ODF ทำหน้าที่หลักๆ ดังนี้

การเชื่อมต่อสายใยแก้วนำแสง เป็นจุดเชื่อมต่อระหว่างสายเคเบิลหลักและสายสัญญาณภายในระบบ
การปกป้องและจัดระเบียบสายไฟ ช่วยให้สายใยแก้วไม่พันกันยุ่งเหยิง และป้องกันการเกิดความเสียหาย
การควบคุมและบำรุงรักษา ช่วยให้การตรวจสอบและแก้ไขปัญหาในระบบเครือข่ายทำได้ง่ายและรวดเร็วขึ้น

ประเภทของตู้ ODF

ตู้ ODF สามารถแบ่งออกเป็น 4 ประเภทหลักๆ ตามลักษณะการติดตั้ง ดังนี้

ตู้ ODF แบบติดตั้งภายใน (Indoor ODF)

ติดตั้งภายในอาคารหรือห้อง Data Center
ป้องกันฝุ่นและจัดเก็บสายใยแก้วนำแสงอย่างเป็นระเบียบ

ตู้ ODF แบบติดตั้งภายนอก (Outdoor ODF)

ใช้ติดตั้งภายนอกอาคาร
มีความทนทานต่อสภาพแวดล้อม เช่น ฝน ความชื้น และแสงแดด

ตู้ ODF แบบแร็ค (Rack Mount ODF)

ใช้ติดตั้งในตู้แร็คมาตรฐาน
สามารถรองรับการจัดเก็บสายสัญญาณได้จำนวนมาก

ตู้ ODF แบบติดผนัง (Wall Mount ODF)

ติดตั้งเข้ากับผนัง
เหมาะสำหรับการใช้งานในพื้นที่จำกัด

ส่วนประกอบหลักของตู้ ODF

ช่องเชื่อมต่อ (Adapter Panel)

ทำหน้าที่เป็นจุดเชื่อมต่อสำหรับสายใยแก้วนำแสง

ถาดรองรับสายไฟ (Splice Tray)

ใช้สำหรับจัดเก็บจุดเชื่อมต่อสายใยแก้วนำแสง

อุปกรณ์ป้องกันสายใยแก้วนำแสง

ช่วยป้องกันไม่ให้สายได้รับความเสียหายจากแรงดึงหรือการบิดงอ

อุปกรณ์ภายในตู้ ODF

อุปกรณ์ที่มักพบภายในตู้ ODF ได้แก่

Patch Panel

แผงที่ใช้สำหรับการเชื่อมต่อสายใยแก้วนำแสงหลายสาย

สายแพทช์คอร์ด (Patch Cord)

สายที่ใช้เชื่อมต่อระหว่างอุปกรณ์และจุดเชื่อมต่อ

Pigtail

สายใยแก้วนำแสงสั้นที่มีหัวเชื่อมต่อด้านเดียว

Connector ต่างๆ

อุปกรณ์หัวเชื่อมต่อที่ใช้ในระบบ เช่น SC, LC, FC เป็นต้น

วิธีการติดตั้งตู้ ODF

การติดตั้งตู้ ODF มีขั้นตอนดังนี้

เลือกตำแหน่งติดตั้งที่เหมาะสม
ติดตั้งถาดรองรับสายและช่องเชื่อมต่อ
เดินสายใยแก้วนำแสงอย่างระมัดระวัง
เชื่อมต่อสายกับ Pigtail และทดสอบสัญญาณ
ตรวจสอบการทำงานและความเรียบร้อย

ประโยชน์ของตู้ ODF

ตู้ ODF มีบทบาทสำคัญในระบบเครือข่ายใยแก้วนำแสง โดยมีประโยชน์ดังนี้

ช่วยในการจัดระเบียบสายใยแก้วนำแสง
ตู้ ODF ช่วยจัดระเบียบสายสัญญาณให้มีความเรียบร้อย ลดความยุ่งเหยิงของสายเคเบิล ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพมากขึ้น
ปกป้องสายใยแก้วจากความเสียหาย
สายใยแก้วนำแสงมีความเปราะบางสูง การใช้งานตู้ ODF ช่วยลดความเสี่ยงต่อการหักงอและการถูกกระแทกจากภายนอก
เพิ่มประสิทธิภาพการจัดการเครือข่าย
เมื่อสายเคเบิลเป็นระเบียบ จะทำให้ง่ายต่อการตรวจสอบ แก้ไขปัญหา และบำรุงรักษา
รองรับการขยายระบบเครือข่าย
ตู้ ODF ถูกออกแบบมาให้รองรับการเพิ่มจุดเชื่อมต่อได้ง่าย ซึ่งเหมาะสำหรับระบบที่มีการขยายตัวอย่างต่อเนื่อง

การดูแลและบำรุงรักษาตู้ ODF

การดูแลและบำรุงรักษาตู้ ODF เป็นสิ่งสำคัญเพื่อยืดอายุการใช้งานของอุปกรณ์ภายในและรักษาประสิทธิภาพการทำงานของเครือข่าย

การตรวจเช็คสภาพสายใยแก้วนำแสง

ตรวจสอบความสมบูรณ์ของสายเชื่อมต่อ
มองหาจุดที่มีการหักงอหรือขาด

การทำความสะอาดอุปกรณ์ภายใน

ใช้เครื่องมือเฉพาะในการทำความสะอาดหัวเชื่อมต่อและช่องเชื่อมต่อ
หลีกเลี่ยงฝุ่นหรือสิ่งสกปรกที่อาจทำให้สัญญาณลดลง

การตรวจสอบจุดเชื่อมต่อ (Splice Points)

ทดสอบและตรวจสอบประสิทธิภาพของการเชื่อมต่อ
ใช้เครื่อง OTDR (Optical Time Domain Reflectometer) ตรวจวัดสัญญาณ

การเลือกซื้อตู้ ODF ให้เหมาะสม

การเลือกซื้อตู้ ODF ที่เหมาะสมกับงานเป็นสิ่งสำคัญที่ต้องพิจารณาจากหลายปัจจัย ได้แก่

พิจารณาจากพื้นที่ติดตั้ง

หากใช้งานในพื้นที่จำกัด ควรเลือกตู้ ODF แบบติดผนัง
สำหรับการใช้งานในศูนย์ข้อมูลควรใช้ ODF แบบแร็ค

จำนวนช่องเชื่อมต่อ (Port Capacity)

เลือกตู้ ODF ที่รองรับจำนวนสายที่ต้องการเชื่อมต่อ
เผื่อพื้นที่สำหรับการขยายระบบในอนาคต

วัสดุและความทนทาน

เลือกตู้ที่ทำจากวัสดุคุณภาพสูง ทนทานต่อสภาพแวดล้อม เช่น สแตนเลสหรืออะลูมิเนียม

การรองรับมาตรฐานอุปกรณ์

ตรวจสอบว่าตู้ ODF รองรับอุปกรณ์และ Connector มาตรฐาน เช่น SC, LC, FC

ข้อแตกต่างระหว่างตู้ ODF และ MPO Panel

ตู้ ODF และ MPO Panel เป็นอุปกรณ์ที่ใช้ในระบบใยแก้วนำแสง แต่มีความแตกต่างกันดังนี้

หัวข้อ	ตู้ ODF	MPO Panel
การใช้งาน	ใช้สำหรับเชื่อมต่อและจัดระเบียบสายสัญญาณใยแก้ว	รองรับการเชื่อมต่อแบบความหนาแน่นสูง
ความจุในการเชื่อมต่อ	รองรับจุดเชื่อมต่อได้หลายจุด	เชื่อมต่อสายใยแก้วแบบหลาย Core
ขนาดและการติดตั้ง	มีหลายขนาด และติดตั้งได้ทั้งภายในและภายนอก	ติดตั้งใน Rack สำหรับงานเฉพาะ
ประเภทของ Connector	รองรับหัวเชื่อมต่อแบบ SC, LC, FC เป็นต้น	ใช้หัว MPO/MTP

ข้อสรุปเกี่ยวกับตู้ ODF

ตู้ ODF เป็นอุปกรณ์สำคัญในระบบเครือข่ายใยแก้วนำแสง ช่วยให้การจัดเก็บและเชื่อมต่อสายใยแก้วมีความเรียบร้อย ปลอดภัย และเพิ่มประสิทธิภาพในการทำงาน ตู้ ODF มีหลายประเภททั้งแบบติดตั้งภายใน ภายนอก แบบแร็ค และติดผนัง ซึ่งสามารถเลือกใช้งานตามความเหมาะสมของพื้นที่และความต้องการของระบบเครือข่าย

FAQs คำถามที่พบบ่อย

ตู้ ODF ต่างจาก Patch Panel อย่างไร?
ตู้ ODF ถูกออกแบบมาสำหรับสายใยแก้วนำแสงโดยเฉพาะ ในขณะที่ Patch Panel มักใช้กับสายทองแดง (Ethernet)
ควรเลือกตู้ ODF ขนาดเท่าไร?
ควรเลือกขนาดที่รองรับจำนวนสายใยแก้วที่ต้องการเชื่อมต่อ พร้อมเผื่อขยายในอนาคต
ตู้ ODF มีความสำคัญกับระบบใยแก้วอย่างไร?
ช่วยจัดระเบียบ ป้องกันความเสียหาย และทำให้การจัดการเครือข่ายมีประสิทธิภาพมากขึ้น
อุปกรณ์ใดบ้างที่ต้องติดตั้งในตู้ ODF?
ประกอบไปด้วย Patch Panel, Pigtail, สาย Patch Cord, และหัว Connector ต่างๆ
การติดตั้ง ODF ต้องใช้ผู้เชี่ยวชาญหรือไม่?
แนะนำให้ใช้ผู้เชี่ยวชาญในการติดตั้งเพื่อความถูกต้องและปลอดภัยในการใช้งาน
