RZ กับ NRZ คืออะไร ? สัญญาณดิจิตอลทั้งสองแบบ แตกต่างกันอย่างไร ข้อดี ข้อเสีย

สัญญาณดิจิตอลสามารถเข้ารหัสข้อมูลได้หลากหลายรูปแบบเพื่อให้สามารถส่งผ่านสื่อกลางได้อย่างมีประสิทธิภาพ ในบรรดารูปแบบการเข้ารหัสสัญญาณดิจิตอลที่สำคัญสองแบบคือ RZ (Return to Zero) และ NRZ (Non-Return to Zero) ซึ่งทั้งสองมีลักษณะเฉพาะตัวและเหมาะกับการใช้งานที่แตกต่างกัน บทความนี้จะอธิบายหลักการทำงานของ RZ และ NRZ พร้อมทั้งเปรียบเทียบข้อดีข้อเสียของแต่ละแบบ

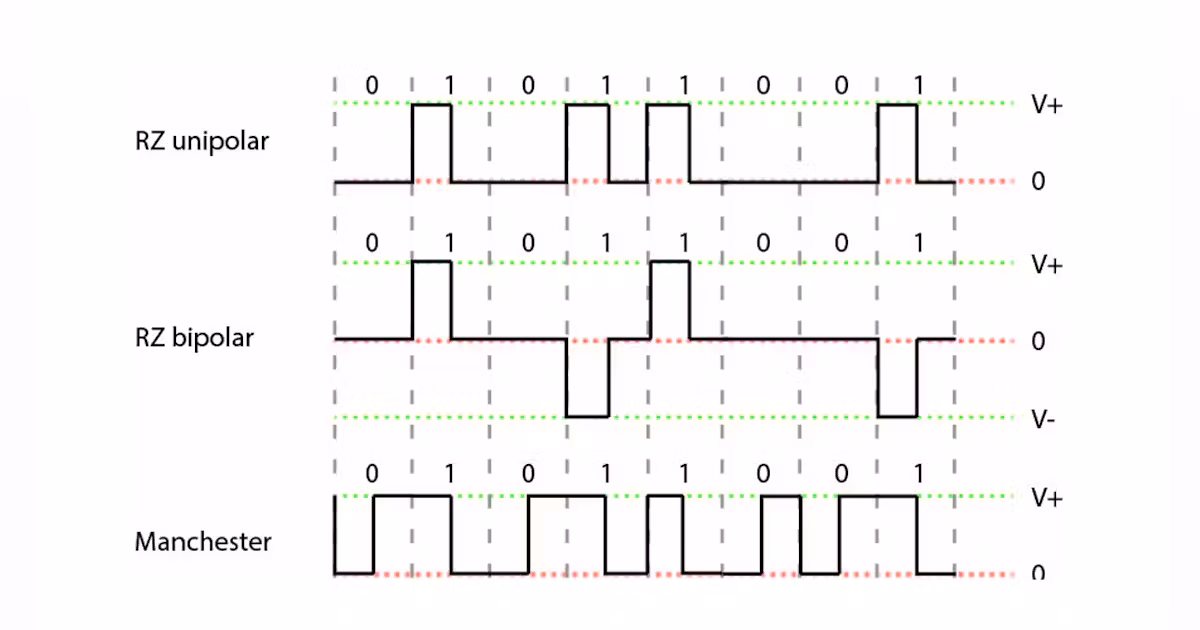

RZ (Return to Zero) คืออะไร?

หลักการทำงานของ RZ

RZ เป็นรูปแบบการเข้ารหัสที่มีการเปลี่ยนแปลงระดับแรงดันไฟฟ้าในแต่ละบิตของข้อมูล และในช่วงกลางของแต่ละบิต สัญญาณจะกลับไปที่ศูนย์ (0) เสมอ ซึ่งเป็นที่มาของชื่อ “Return to Zero”

ลักษณะของสัญญาณ RZ

• สัญญาณเปลี่ยนแปลงตลอดเวลาทำให้มีการซิงโครไนซ์ที่ดีขึ้น
• สัญญาณกลับไปที่ศูนย์หลังจากแต่ละบิต
• ใช้แบนด์วิดท์มากกว่ารูปแบบ NRZ

ข้อดีของ RZ

• มีความสามารถในการซิงโครไนซ์ที่ดีขึ้น
• ลดปัญหาดริฟต์ของสัญญาณ
• เหมาะสำหรับการสื่อสารที่ต้องการความแม่นยำสูง

ข้อเสียของ RZ

• ใช้แบนด์วิดท์มากขึ้น เนื่องจากต้องมีการกลับไปที่ศูนย์ตลอดเวลา
• ซับซ้อนกว่า NRZ ในการออกแบบระบบส่งข้อมูล

NRZ (Non-Return to Zero) คืออะไร?

หลักการทำงานของ NRZ

NRZ เป็นรูปแบบการเข้ารหัสที่สัญญาณไม่จำเป็นต้องกลับไปที่ศูนย์ (0) ในแต่ละบิต โดยค่าของสัญญาณจะถูกกำหนดโดยข้อมูลบิตที่ต้องการส่ง ซึ่งแบ่งออกเป็นสองประเภทหลัก ได้แก่ NRZ-L และ NRZ-I

ลักษณะของสัญญาณ NRZ

• สัญญาณมีสองสถานะคือสูง (1) และต่ำ (0)
• ไม่มีการกลับไปที่ศูนย์ในระหว่างการส่งข้อมูล
• ใช้แบนด์วิดท์น้อยกว่า RZ

ข้อดีของ NRZ

• ใช้แบนด์วิดท์น้อยกว่ารูปแบบ RZ
• ออกแบบวงจรได้ง่ายกว่า
• เหมาะสำหรับการส่งข้อมูลแบบต่อเนื่อง

ข้อเสียของ NRZ

• ขาดการซิงโครไนซ์เมื่อมีบิต “0” หรือ “1” ติดต่อกันเป็นเวลานาน
• มีแนวโน้มที่จะเกิดข้อผิดพลาดจากสัญญาณรบกวน

ประเภทของ NRZ

NRZ-L (Non-Return to Zero-Level)

• ระดับแรงดันไฟฟ้าถูกกำหนดโดยค่าของบิตข้อมูล
• ใช้งานง่ายแต่มีปัญหากับการซิงโครไนซ์

NRZ-I (Non-Return to Zero-Inverted)

• เปลี่ยนสถานะเมื่อค่าบิตเป็น “1” และไม่เปลี่ยนเมื่อค่าบิตเป็น “0”
• ลดปัญหาการซิงโครไนซ์ของ NRZ-L

เปรียบเทียบความแตกต่างระหว่าง RZ และ NRZ

1. ความซับซ้อนของการเข้ารหัส

• RZ มีความซับซ้อนมากกว่า เนื่องจากต้องใช้พลังงานเพิ่มในการกลับไปที่ศูนย์
• NRZ มีโครงสร้างง่ายกว่าและใช้พลังงานน้อยกว่า

2. ความสามารถในการซิงโครไนซ์

• RZ ดีกว่า เนื่องจากมีการเปลี่ยนแปลงของสัญญาณตลอดเวลา
• NRZ อาจเกิดปัญหาการซิงโครไนซ์เมื่อมีบิต “0” หรือ “1” ติดต่อกันเป็นเวลานาน

3. ความไวต่อสัญญาณรบกวน

• RZ มีความทนทานต่อสัญญาณรบกวนมากกว่า
• NRZ มีแนวโน้มที่จะเกิดข้อผิดพลาดเมื่อมีสัญญาณรบกวน

4. การใช้พลังงาน

• RZ ใช้พลังงานมากกว่าเพราะต้องมีการกลับไปที่ศูนย์
• NRZ ใช้พลังงานน้อยกว่า

5. อัตราการส่งข้อมูล

• RZ ส่งข้อมูลได้ช้ากว่าเพราะต้องมีการกลับไปที่ศูนย์
• NRZ มีอัตราการส่งข้อมูลที่สูงกว่า

RZ กับ NRZ แบบไหนดีกว่า?

กรณีที่เหมาะกับการใช้ RZ

• ใช้ในระบบที่ต้องการการซิงโครไนซ์ที่แม่นยำ เช่น การสื่อสารผ่านดาวเทียม
• ระบบที่ต้องการลดข้อผิดพลาดจากสัญญาณรบกวน

กรณีที่เหมาะกับการใช้ NRZ

• ใช้ในเครือข่ายคอมพิวเตอร์และการส่งข้อมูลทั่วไป
• เหมาะกับระบบที่ต้องการประหยัดแบนด์วิดท์และพลังงาน

ข้อสรุป

RZ และ NRZ เป็นสองรูปแบบของการเข้ารหัสสัญญาณดิจิตอลที่มีข้อดีและข้อเสียที่แตกต่างกัน RZ เหมาะกับระบบที่ต้องการการซิงโครไนซ์ที่แม่นยำและลดปัญหาสัญญาณรบกวน ในขณะที่ NRZ เหมาะกับระบบที่ต้องการประหยัดพลังงานและใช้แบนด์วิดท์ต่ำกว่า การเลือกใช้งานขึ้นอยู่กับความต้องการของระบบและข้อจำกัดทางเทคนิคที่เกี่ยวข้อง
